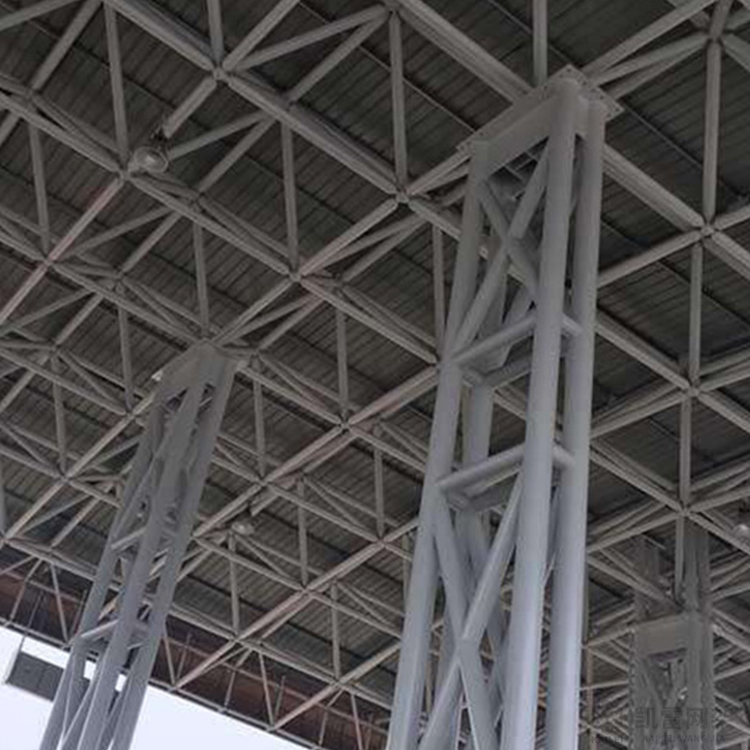

内蒙古收费站网架滑移施工工艺重点说明
一、收费站网架滑移法根据作用力分类
按滑移时力作用方向可分为牵引法及顶推法两类。牵引法即将钢丝绳钩扎于网架前方，利用倒链牵引网架前进，作用点受拉力。顶推法即用千斤顶顶推网架后方，使网架前进，作用点受压力。
二、收费站网架滑移装置关键技术和设备
网架滑移分别采用两台10吨倒链进行，每侧圈梁设置一台倒链。
三、收费站网架滑移牵引点计算
由于牵引点处网架钢管受到网架整体的牵引力，在滑移节段时，该处的60*3.5，该管截面积为621.2mm2，材质Q235B,按最不利状态，拉力=网架摩阻力=87.4kN，考虑1.2倍安全系数，应力为87.4*1000*1.2/546.6=191.7Mpa，小于210Mpa的允许应力，因此网架滑移时杆件受力稳定。
四、收费站网架滑移用预埋件
滑移用预埋件与网架预埋板重合，利用网架预埋板作为滑移用预埋板。
五、收费站网架滑移法工艺
收费站网架滑移方法选择累计滑移法，滑移累积法安装网架稳定性高，可以减小单条网架的挠度；滑移单元自身必须是几何不变体系，同时有足够的刚度，否则应进行加固。滑移准备工作完毕，进行全面检查无误，开始试滑50公分，再检查无误，正式滑行。
